Règlementation
EN ISO 10524-1 | EN 837-1 | EN ISO 14971 | EN ISO 15001

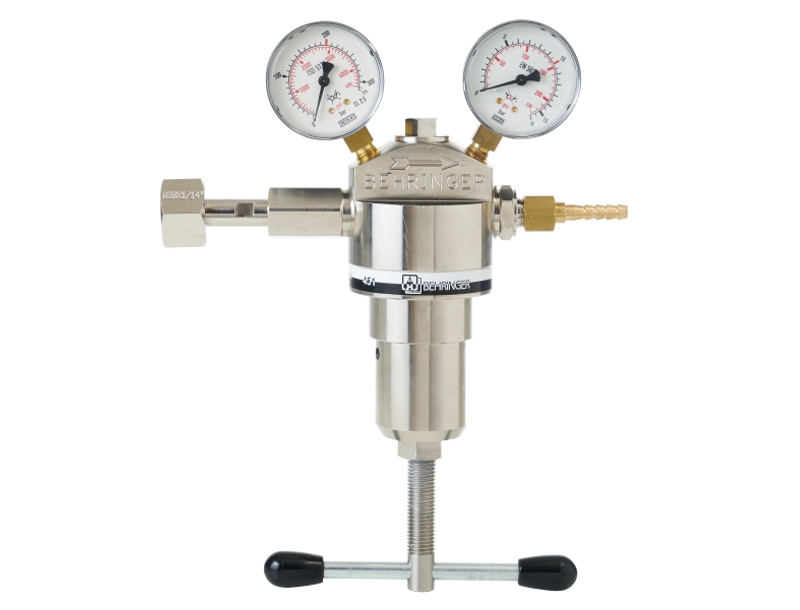

Réducteur de pression bouteille, adapté à l’utilisation des gaz médicaux, équipé de deux manomètres pour indiquer Haute Pression et Basse Pression, utilisé à la sortie des bouteilles pour réduire la pression jusqu’à celle de la ligne ou d’utilisation.
La pression d’entrée maximale est de 200 bar, la pression de sortie est réglable jusqu’à 12 bar.
Le raccord d’entrée est spécifique selon le gaz, en sortie il est équipé d’un raccord de raccord de tuyau pour un tuyau Ø 6 mm.
Son débit maximum en Azote à 12 bar de pression de sortie est de 90 Nm³/h, soit 1500 Nl/min.
Corps, capuchon et soupape de surpression, intégrés dans le réducteur, en laiton nickelé chimiquement.
Régulation de pression avec vis filetée.
Raccordements d'entrée spécifiques selon le type de gaz.
N.1 raccord de sortie G 3/8" M DX avec raccord de tuyau pour tuyau Ø6 mm.
Manomètre d'entrée N.1 0-315 bar, diamètre Ø63 mm, classe 2.5.
Manomètre de sortie N.1, échelle 0-16 bar, diamètre Ø63 mm, classe 2.5.
Filtre d'entrée N.1 en bronze fritté (INOX pour N2O) avec degré de filtration > 100µm.
Ressorts en acier inoxydable.
Membrane EPDM PEROX.
Siège de joint en NYLON.
Joint torique en EPDM PEROX.
Joints en NYLON.
| CODE | DESCRIPTION |
| HK001 | REPLACEMENT EQ 451 EPDM/NYLON |
| CODE | GAZ | Q max. | P1 max. | P2 max. | RACCORD D’ENTRÉE | RACCORD DE SORTIE | POIDS |
| HR052D | O2 | 90 Nm³/h | 200 bar | 12 bar | DIN-9 - G¾" 'A' RH | Raccord de tube Ø 6 mm | 4,4 kg |
| HR052F | O2 | 90 Nm³/h | 200 bar | 12 bar | NF-F - SI22,91x1,814 'B' RH | Raccord de tube Ø 6 mm | 4,4 kg |
| HR053F | N2O | 90 Nm³/h | 200 bar | 12 bar | NF-G - SI26x1,5 'B' RH | Raccord de tube Ø 6 mm | 4,4 kg |
| HR054D | Air | 90 Nm³/h | 200 bar | 12 bar | DIN-13 - G5/8" 'B' RH | Raccord de tube Ø 6 mm | 4,4 kg |
| HR054F | Air | 90 Nm³/h | 200 bar | 12 bar | NF-D - W24x2 'A' RH | Raccord de tube Ø 6 mm | 4,4 kg |
| HR055D | CO2 | 90 Nm³/h | 200 bar | 12 bar | DIN-6 - W21,8x1/14" 'A' RH | Raccord de tube Ø 6 mm | 4,4 kg |
| HR055F | CO2 | 90 Nm³/h | 200 bar | 12 bar | NF-C - SI21,7x1,814 'A' RH | Raccord de tube Ø 6 mm | 4,4 kg |
| HR056D | N2 | 90 Nm³/h | 200 bar | 12 bar | DIN-10 - W24,32x1/14" 'A' RH | Raccord de tube Ø 6 mm | 4,4 kg |
| HR056F | N2 | 90 Nm³/h | 200 bar | 12 bar | NF-C - SI21,7x1,814 'A' RH | Raccord de tube Ø 6 mm | 4,4 kg |
