Règlementation
EN ISO 2503 | EN ISO 5171 | EN ISO 9539

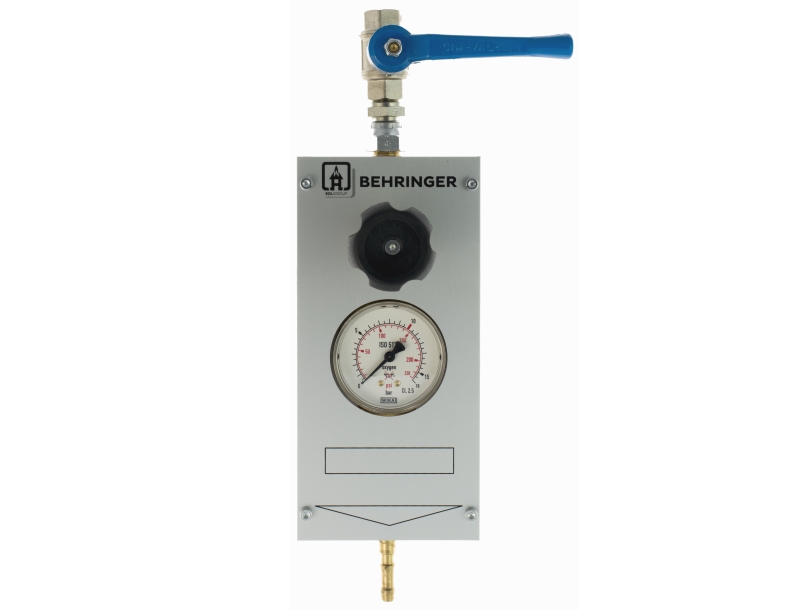

Poste doté d’un point d’alimentation utilisé pour réduire la pression dans les tuyaux d’oxygène, de gaz combustibles et de gaz inertes. Avec un régulateur de pression EURO (ou un mano débitmètre ou un débitmètre). Clapet à bille fileté F D G3/8 po sur l’entrée. Raccord de tuyau souple de 8 mm de diamètre sur la sortie. Si non inclus, nous recommandons l’utilisation d’un dispositif d’arrêt d’explosion et d’un clapet antiretour de flammes Nesplon 7 en aval du régulateur de pression Capacité max. en azote à 12 bars 60 Nm³/h, 1000 Nl/min.
N. 1 corps et capuchon en laiton CW614N.
Clapet à bille F D G3/8 po d’entrée avec levier de couleur (bleu pour gaz comburants, rouge pour gaz combustibles).
Raccord de tuyau souple de 8 mm de diamètre sur la sortie.
N. 1 jauge de pression en sortie (ou mano débitmètre ou débitmètre), avec plage conforme au modèle et diamètre de 63 mm, classe 2.5.
Ressorts en acier inoxydable.
Structure de confinement en acier inoxydable.
Capot en aluminium sérigraphié.
Membrane en NBR.
Joint torique en silicone.
Siège en TEFLON, EPDM pour C2H2.
Joints en nylon.
| CODE | DESCRIPTION |
| CK006 | MAINTENANCE SEAT EQ WORKPLACES |
| CK007 | MEMBRANE MAINTENANCE EQ WORKPLACES |
| CODE | GAS | Q max. | P1 max. | P2 max. | RACCORD D'ENTRÉE | RACCORD DE SORTIE | PLAGE DE JAUGE DE PRESSION | TYPE | POIDS |
| PL1050 | OXYGEN | 60 Nm³/h | 30 bar | 12 bar | G3/8" F D | Raccord de tuyau souple, Ø 8 mm | 0-16 bar | Avec soupape de sécurité | 2,1 kg |
| PL1051 | ACETYLEN | 24 Nm³/h | 25 bar | 2 bar | G3/8" F D | Raccord de tuyau souple, Ø 8 mm | 0-2,5 bar | Avec soupape de sécurité | 2,1 kg |
| PL1052 | PROPANE - METHANE | 30 Nm³/h | 30 bar (15 bar C3H8) | 4 bar | G3/8" F D | Raccord de tuyau souple, Ø 8 mm | 0-6 bar | Avec soupape de sécurité | 2,1 kg |
| PL1053 | HYDROGEN | 60 Nm³/h | 30 bar | 12 bar | G3/8" F D | Raccord de tuyau souple, Ø 8 mm | 0-16 bar | Avec soupape de sécurité | 2,1 kg |
| PL1058 | INERTES | 24 Nm³/h | 30 bar | 12 bar | G3/8" F D | Raccord de tuyau souple, Ø 8 mm | 0-16 bar | Sans soupape de sécurité | 2,1 kg |
| PL1057 | ARGON - CARBON DIOXIDE | 30 l/min | 30 bar | 0-6 bar | G3/8" F D | Raccord de tuyau souple, Ø 8 mm | 0-30 l/min pour CO2 - 0-32 l/min pour Ar | Mano débitmètre | 2,1 kg |
| PL1054 | ARGON - CARBON DIOXIDE | 30 l/min | 30 bar | 4 bar | G3/8" F D | Raccord de tuyau souple, Ø 8 mm | 0-30 l/min pour CO2 - 0-32 l/min pour Ar | Débitmètre | 2,1 kg |
