Règlementation
EN ISO 10524-1 | EN 837-1 | EN ISO 14971 | EN ISO 13485 | EN ISO 15001

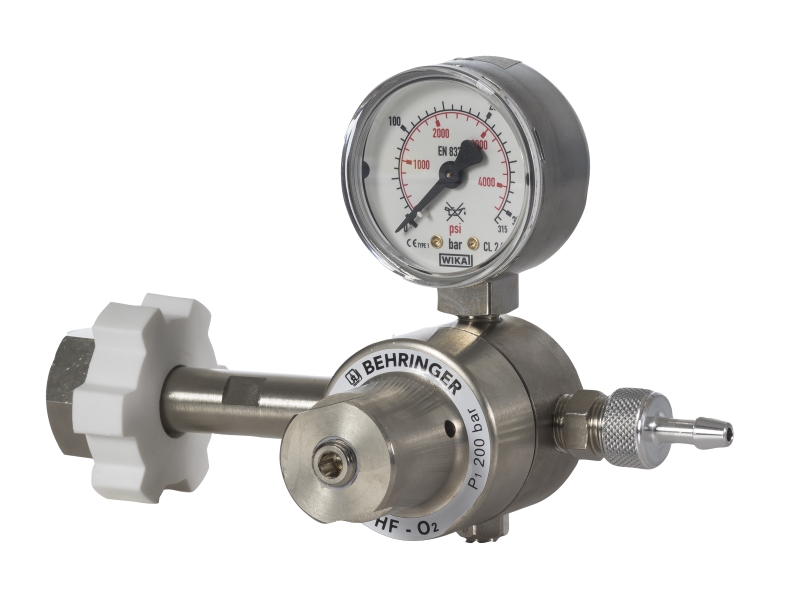

Réducteur de pression bouteille, adapté à l’utilisation de gaz médicaux, équipé d’un manomètre pour indiquer la pression d’entrée, utilisé à la sortie des bouteilles pour réduire la pression jusqu’à celle de la ligne ou d’utilisation.
La pression d’entrée maximale est de 200 bar, la pression de sortie est de 4 bar.
Le raccord d’entrée est spécifique selon le gaz, la sortie est équipée d’un raccord G 1/4″ M DX.
Son débit maximum à 4 bars de pression de sortie est de 9 Nm³/h, soit 150 Nl/min.
N.1 Réducteur HF pour Haute Pression avec corps en laiton nickelé chimiquement.
N.1 entrée spécifique en fonction du gaz utilisé.
N.1 Sortie G1 / 4" M DX avec raccord de tuyau pour tuyau Ø6 mm.
N.1 soupape de surpression, incorporée dans le réducteur, pré-calibrée.
N.1 Manomètre haute pression avec échelle 0/315 bar, classe 2.5.
N.1 Filtre d'entrée en bronze fritté (INOX pour N2O) avec degré de filtration > 100µm.
Ressorts en acier inoxydable.
Membrane EPDM PEROX.
Siège de joint en NYLON pour O2, PTFE pour les autres gaz.
Joint torique en EPDM PEROX.
| CODE | GAS | DESCRIPTION |
| HK010 | O2 | MAINTENANCE EQ HF H.P. NYLON |
| HK011 | Air , N2O , CO2 ,N2 | MAINTENANCE EQ HF H.P. PTFE |
| CODE | GAZ | Q max. | P1 max. | P2 | RACCORD D’ENTRÉE | RACCORD DE SORTIE | POIDS |
| HR043 | O2 | 9 Nm³/h | 200 bar | 4 bar | DIN-9 - G¾" 'A' RH | G1/4" M R | 1,3 kg |
| HR043A | O2 | 9 Nm³/h | 200 bar | 4 bar | NF-F - SI22,91x1,814 'B' RH | G1/4" M R | 1,3 kg |
| HR210 | O2 | 9 Nm³/h | 200 bar | 4 bar | DIN-13 - G5/8" 'B' RH | G1/4" M R | 1,3 kg |
| HR097 | N2O | 9 Nm³/h | 200 bar | 4 bar | NF-G - SI26x1,5 'B' RH | G1/4" M R | 1,3 kg |
| HR206 | N2O | 9 Nm³/h | 200 bar | 4 bar | NF-C - SI21,7x1,814 'A' RH | G1/4" M R | 1,3 kg |
| HR098 | Air | 9 Nm³/h | 200 bar | 4 bar | DIN-13 - G5/8" 'B' RH | G1/4" M R | 1,3 kg |
| HR099 | Air | 9 Nm³/h | 200 bar | 4 bar | NF-D - W24x2 'A' RH | G1/4" M R | 1,3 kg |
| HR201 | Air | 9 Nm³/h | 200 bar | 4 bar | DIN-9 - G¾" 'A' RH | G1/4" M R | 1,3 kg |
| HR100 | CO2 | 9 Nm³/h | 200 bar | 4 bar |
DIN-6 - W21,8x1/14" 'A' RH |
G1/4" M R | 1,3 kg |
| HR101 | CO2 | 9 Nm³/h | 200 bar | 4 bar | NF-C - SI21,7x1,814 'A' RH | G1/4" M R | 1,3 kg |
| HR047 | N2 | 9 Nm³/h | 200 bar | 4 bar | UNI-2 - W21,7x1/14" 'A' RH | G1/4" M R | 1,3 kg |
| HR102 | N2 | 9 Nm³/h | 200 bar | 4 bar | DIN-10 - W24,32x1/14" 'A' RH | G1/4" M R | 1,3 kg |
| HR103 | N2 | 9 Nm³/h | 200 bar | 4 bar | NF-C - SI21,7x1,814 'A' RH | G1/4" M R | 1,3 kg |
